前言
查看本指南可以幫助您在施工標準上提供指導和幫助。為了使安裝能夠達到更好的效果，提升工作效率請嚴格遵守本施工指南，遵守本指南不僅提升施工效率，還能減少返工，節省時間，節省人工成本。能達到事半功倍的效果。
一、整理標準
（1）日常使用現金柜臺線路集成整理要求
柜臺上利用柜臺集線寶物理隱藏線路，實現線路整潔美觀，為設備提供中間線路簡化等功能。全面改善日常使用設備桌面線路安全、形象、管理問題。功能要求：隱藏柜面設備連接線，統一管理廣告圖片、視頻以及滾動走字的播放、并將工號牌疊加到廣告畫面中供客戶識別，同時技術指標須提供符合國家強制性準標或國家認可的檢測機構證明材料。
柜臺下利用多功能電源集中盒物理隱藏線路，實現線路整潔美觀，為設備提供電氣損傷防護，消除各類安全隱患，兼顧維護便捷性。同時對日常使設備采取理線管，有效收納、隱藏線路，有效解決連接線路雜亂、用電安全隱患。功能要求：一是具有過載（10A）保護、用電環境檢測、電源UPS和市電分段保護等功能；二是輸出插座數量應≥12位，并滿足同時接入≥12個用電設備；三是所提供產品的IP防護等級≥20、阻燃等級V0級等功能（必須滿足）；抗電強度、絕緣電阻性能、外觀性能、內部元器件性能、防觸電保護、機械沖擊強度等技術指標必須符合國家強制性準標。以上各項功能要求須提供符合國家強制性準標或國家認可的檢測機構證明材料。
（2）營業大廳線路整理及剛性防護要求
利用大廳線路管理系統將自助設備線路收納隱藏，實現大廳線路整齊美觀，具備防水、防火、防鼠、抗干擾、防觸電，從根本上保護線路、設備、使用人員安全。功能要求：一是采用金屬噴塑設計（鈑金材質厚度不小于1MM）材質的線路管理器對強弱電進行剛性防護，具有開關總控、鎖止、強弱電分離等功能；二是墻插防護盒（材質厚度外板金不小于1MM，能夠和墻面完全貼合，能把墻面插座整個進行防護），線槽（材質厚度外板金不小于1MM內塑料不小于1MM）。所提供產品技術指標要求須符合國家強制性準標或國家認可的檢測機構證明材料。
（3）加鈔間線路整理要求
利用加鈔間線路管理系統將自助設備線路收納隱藏，利用墻插防護盒（材質厚度外板金不小于1MM，能夠和墻面完全貼合）及線槽（材質厚度外板金不小于1MM內塑料不小于1MM）等材料對強、弱電分別進行剛性防護。功能要求：一是實現加鈔間線路整齊美觀的同時，還具備防水、防火、防鼠、防觸電、鎖止、剛性防護等功能。對加鈔間的接插件用墻插防護盒進行剛性防護，從根本上保護線路、設備、使用人員安全。二是所提供產品的沖擊強度、防過熱保護、自由跌落等技術指標要求須提供公安部檢測報告證明其有效性。
（4）設備間線路整理及剛性防護要求
主要是對營業網點設備間的網絡機柜進行網線規范整理，營業網點設備間網絡機柜、監控機柜、電源機柜的柜外相關線路進行清理，利用（材質厚度均不小于1MM）外層阻燃噴塑材質的鈑金材料對強、弱電分別進行剛性防護，以達到設備間線路入槽封閉、線路整齊規范，消除消防安全隱患的目的。
二、產品使用指南標準
涉成華陽線路整理剛性防護系統：是由幾十種產品組成的一個完整的產品體系，具有統一產品型號，顏色統一，相互可以快速裝配，安裝簡單，施工后美觀實用并能達到GA-38-2021文件的要求。采用涉成華陽產品，不僅施工簡單，也能應變現場各種不確定的因素，施工前務必配齊所需的各種產品及配件。
1、高低柜、貴賓室、辦公區等線路整理所需產品
l 電源集中盒：辦公室專用版，12口版，14孔版
l 柜臺集線寶：紙質版，帶屏版
l 桌面束線臺：基礎版，帶廣告牌版
l 終端盒：大號，小號
2、大廳剛性防護使用產品
l 墻插防護盒：86面板版，118面板版，地插版，其他定制型號
l 雙層雙路線槽：50*25版，100*50單層版
l 電源管理箱：鈑金版，內襯版，一鍵斷電控制版
l 出線罩：常規版，其他定制版
l 金屬束線管：22毫米版，40毫米版
l 其他配件：專用轉接口，安全標識牌，定制logo，專用膠水等
3、加鈔間剛性防護使用產品
l 墻插防護盒：86面板版，118面板版，地插版，其他定制型號
l 雙層雙路線槽：50*25版，100*50單層版
l 電源管理箱：鈑金版，內襯版，一鍵斷電控制版
l 出線罩：常規版，其他定制版
l 金屬束線管：22毫米版，40毫米版
l 其他配件：專用轉接口，安全標識牌，定制logo，專用膠水等
4、預備工具輔材指南
現場預計用到的工具和輔材建議準備：
l 工具：角磨機和切割片，鈑金剪刀，一字螺絲刀，十字螺絲刀，手電鉆1個，十字鉆頭，開孔器直徑3-4cm，美工刀，記號筆，網線鉗1把，卷尺直尺等。
l 輔材：雙面膠，尼龍?jiān)鷰В?*30自攻螺絲，水晶頭少許，絕緣膠布1卷，膠水，玻璃膠，USB延長線1-2米，電腦電源延長線1-2米，白色電膠布等。
三、安裝準備工做
1、提前現場勘查
l 建議提前踩點，方便預估統計材料，提前備貨，按產品指南配齊必要的配件。
2、準備好對應的工具和所需的配件
l 建議配齊預備配件指南的工具和輔材，以免因?yàn)楝F(xiàn)場施工過程中缺材料耽誤工程，特別注意：理線過程中經常會遇到線路不夠長的問題，電源線延長線，USB數據線等建議配備一些。
3、預約施工時間把控
l 預約施工前建議清點到貨情況后在預約甲方施工時間，以免發生意外，比如施工人員到現場后貨品貨物不齊全，影響施工進度。
4、安排施工前拍照
l 人到現場后先別著急施工，先對施工期需要施工區域進行拍照，以備領導后期對比查看。方便展示安裝后成果。
四、施工標準指南
1、電源分理器施工標準：
l 根據不同場景和電源孔位需求數，使用合適的“電源集中盒”。
l 現金柜必須使用市電和UPS 電雙輸入雙輸出的集中盒。
l 柜上柜下一起安裝的情況，優先安裝“柜臺集線寶”再安裝“電源集中盒”。
l 安裝在方便使用的地方，不能影響正常工作。
l 安裝前必須對線路貼對應線路標識，做到一線一標示。
l 線路在有序捆扎，不得胡亂一起捆扎，方便下次維護更換。
l 原則上只能放置強電線路，做到強弱電分離。
l 線路盡量橫平豎直，多余線路適配器全部放入集中盒。
l 統進統出，線路盡量不分開，能一股走線不走兩股。
2、桌面集線器施工標準：
l 安裝前先確認顯示器或者（一體機）底座情況，是否能安裝或更換底座。
l 柜上柜下一起安裝的情況，優先安裝“柜臺集線寶”再安裝“電源集中盒”。
l 根據柜臺情況先調整柜臺集線寶的屏幕位置。
l 安裝在方便使用的地方，放置在能隱藏多余線路的位置。
l 安裝前必須對線路貼對應線路標識，做到一線一標示。
l 線路在有序捆扎，不得胡亂一起捆扎，方便下次維護更換。
l 線路盡量橫平豎直，多余線路適配器全部放入集線寶。
l 統進統出，線路盡量不分開，能一股走線不走兩股。
l 鼠標鍵盤等經常需要更換的設備盡量單獨走線，留有富余線路方便調整。
3、終端盒施工標準：
l 配合電源集中盒使用，放置在電源集中盒附近。
l 根據終端實際大小，選配合適的終端盒。
l 安裝遵循，施工后怎么使用方便怎么安裝的原則。
l 終端盒后面多余的線路可以隱藏在終端盒內
4、剛性防護施工標準：

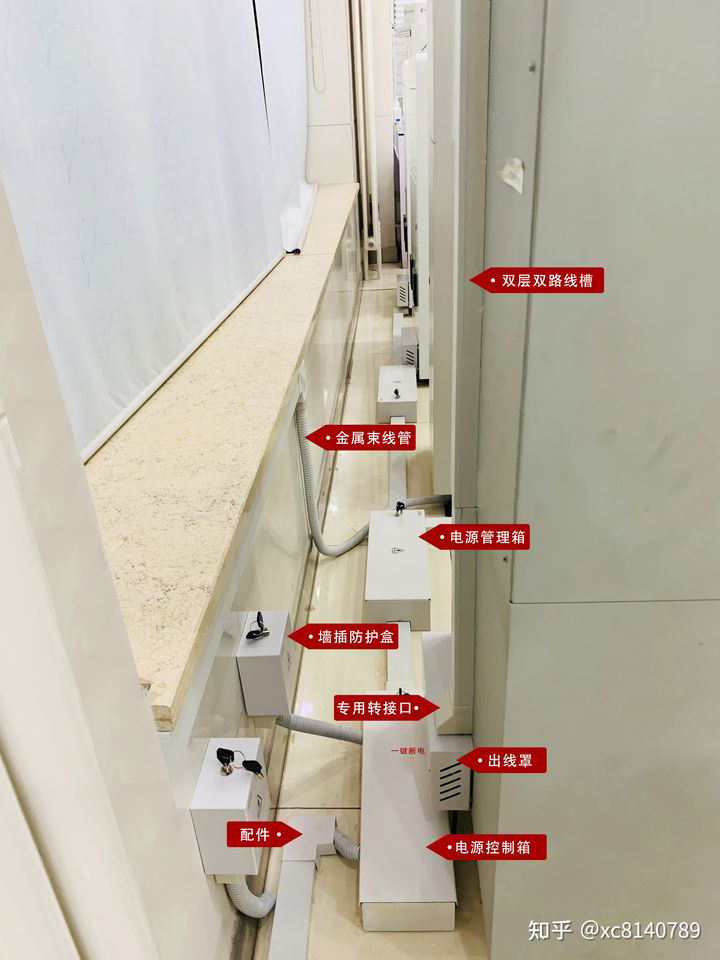

案例圖
l 首先剛性防護所有設備安裝需要遵循橫平豎直，怎么簡單美觀怎么施工，強電和弱點相互分離的原則施工。
l 剛性防護材料建議顏色統一，產品之間能相互裝配，具備快速安裝的特性。
l 外露的墻插、線路、插線板、網線等強弱電全程需置于剛性防護內。從墻插取電、到線路走線、到設備進線口全程用配套的專業防護設備進行防護，外露的線路不得大于5厘米。
l 墻面插座根據現場情況選用合適尺寸的安裝做到與墻面貼合，做到?jīng)]有外露墻插，與墻面縫隙小于2毫米。
l 走線的線槽需要采用雙層雙路帶防火阻燃塑料內襯，帶強弱電分離功能的線槽，與墻插配合需要專用轉接口，線槽走線過程中連接處必須使用轉接口進行轉接。
l 自助設備剛性防護需要具備一鍵斷電功能，方便下班一鍵斷電管理，插線板和多余的線路應該用電源管理箱進行防護。
l 剛性防護施工完成后要統一進行標識，標注小心用電等提示標語，設備上要粘貼設備品牌和對應甲方的logo。
五、總結
以上是涉成華陽施工指南全部內容，線路整理項目是一件可簡單可復雜的項目，需要提前溝通備貨按流程走，對于新手入行，多少因?yàn)椴皇煜ち鞒潭嘧邚澛?，但是?jīng)過一定時間是熟悉，其實又是一件非常簡單的事情，只需要您耐心做好每個步驟和流程，相信您可以做的很好！
再次感謝您閱讀本手冊。預祝您項目圓滿成功?。。?/p>
